Одноканальный универсальный предусилитель+лимитер разработан для применения в профессиональных студиях звукозаписи
Одноканальный универсальный предусилитель+лимитер разработан для применения в профессиональных студиях звукозаписи

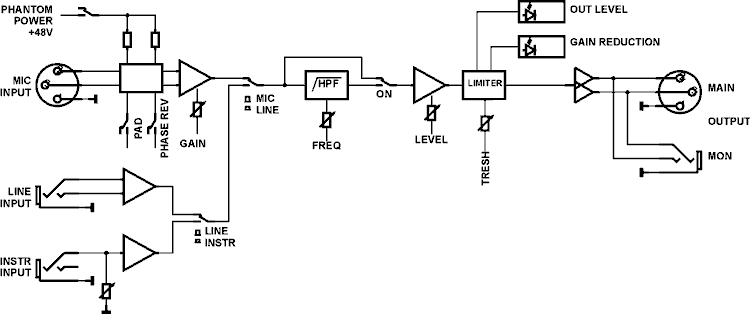

SPM-101 имеет три независимых входа: MIC (микрофон),
LINE (линия), INSTR (инструмент, гитара). Селектор
выбора входов позволяет выбрать один из входов.
По входу MIC имеются:
- подключаемое фантомное питание + 48 V;
- кнопка ослабления входного сигнала на 20 dB;
- кнопка поворота фазы на 180 гр.;
- плавная регулировка усиления GAIN.
В выходной секции предусилителя предусмотрены:
- обрезной ВЧ-фильтр LO CUT с возможностью
отключения и плавной регулировкой частоты среза;
- регулировка уровня выходного сигнала
предусилителя LEVEL, с возможностью усиления до + 20
dB;
- индикатор выходного уровня.
Так же в выходной секции имеется регулятор
порога лимитера, обеспечивающий защититу тракта
от перегрузки, что особенно важно при работе с
цифровыми носителями. Индикатор GAIN REDUCTION
позволяет контролировать работу лимитера.
Два выхода MAIN (XLR) и MON (Jack) позволяют распределить
выходной сигнал на два потребителя.
Питание прибора осуществляется от выносного
блока питания.
Предусилитель+лимитер Digilab Ginger SPM-101
Характеристика |
Значение |
Диапазон частот |
20 Hz - 20 kHz |
Макс. входной уровень |
+ 22 dB |
Макс. выходной уровень |
+ 22 dB |
MIC/LINE/INSTR PRE AMP |
Вход MIC |
1 kOhm симметр. |
LINE |
20 kOhm симметр. |
INSTRUMENT |
1 MOhm несимметр. |
Выходное сопротивление |
47 Ohm симметр. |
PHANTOM |
+ 48 V |
PAD |
- 20 dB |
Усиление по входу MIC |
+ 6 / + 60 dB |
Усиление по выходу |
± 20 dB |
Нелинейные искажения |
< 0,015 % |
Минимальный уровень шума |
- 128 dBu |
Коэфф. подавления сифазного сигнала |
> 80 dBu |
LIMITER |
Treshold |
± 10 dB |
Attack |
20 µS |
Release |
програмно-зависим |
Напряжение питания |
18 V. AC, 0.5 A, 50 Hz |
Потребляемая мощность |
6 W |
Габариты |
220 х 45 х 90 mm |
Масса |
1,5 kg |
Обсудить особенности, проконсультироваться о применении и выборе оборудования можно на форуме.
|
Kosmonaft  26.03.2012 |
Привет! В инструкции, прилагаемой к девайсу, есть схематичные изображения передней и задней его панелей с подробным описанием элементов управления. В этом описании сказано: "Расположенный на задней панели переключатель -10/+4 dB нормализует порог срабатывания лимитера и показания индикаторов в соответствии с выбранным стандартом". На схеме, соответственно, изображена кнопка рядом с разъёмом для подключения адаптера питания (единственная на задней панели). Однако ни на приведённой на этом сайте картинке (http://www.oktava-mics.net/shop/images/products/digilab_spm-101.gif), ни на самом приборе такой кнопки нет.
Вопрос: в соответствии с каким стандартом работает прибор? |
|
