Каждый из 4 его идентичных каналов имеет:
- перестраиваемый обрезной фильтр низких частот;
- перестраиваемый обрезной фильтр высоких частот;
- переключатель крутизны среза фильтра НЧ;
- переключатель крутизны среза фильтра ВЧ;
- регулятор частоты среза фильтра LO-CUT;
- регулятор частоты среза фильтра HI-CUT;
- регулятор добротности фильтра LO-CUT;
- регулятор добротности фильтра HI-CUT;
- индивидуальный BYPASS фильтра LO-CUT;
- индивидуальный BYPASS фильтра HI-CUT;
- индивидуальную кнопку включения ON для каждого канала;
- светодиодный индикатор включения каждого канала;
В каждом канале имеются два высококачественных малошумящих перестраиваемых фильтра, частоты среза регулируются раздельно и независимо для фильтров среза НЧ и ВЧ

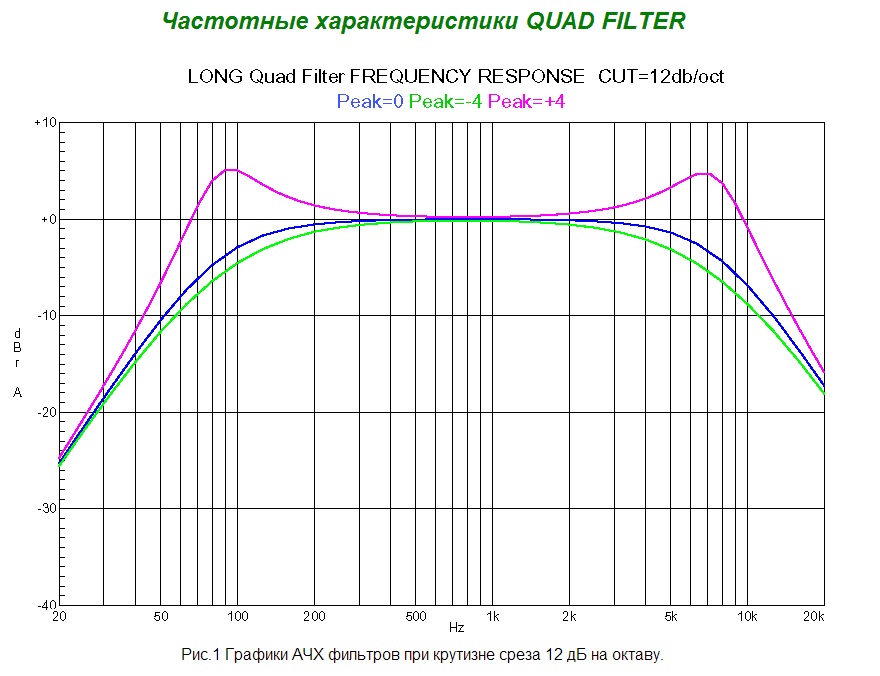

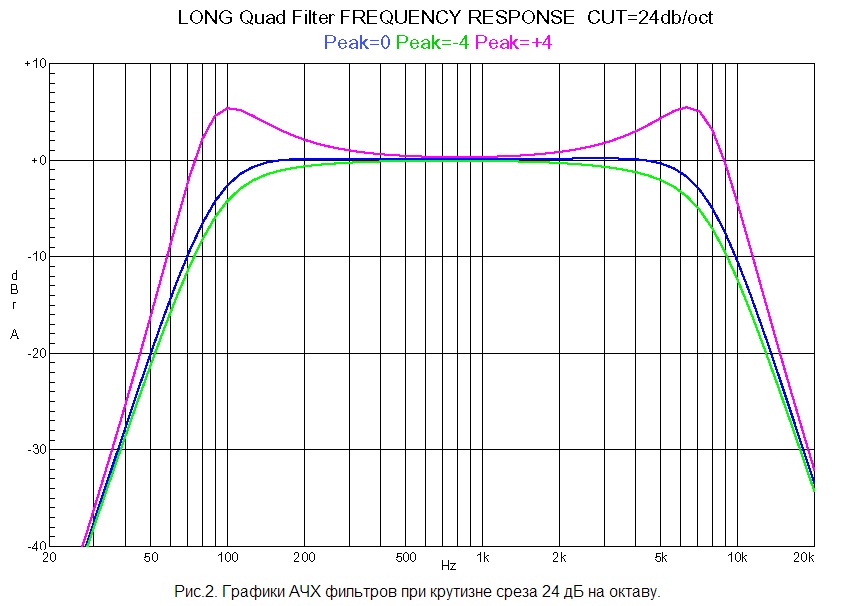

Также в каждом фильтре предусмотрен регулятор его добротности, позволяющий получать более плавный переход от полосы пропускания сигнала фильтром к обрезаемой области, или же сделать его несколько подчёркнутым, акцентированным.
Перестраиваемый в широком диапазоне (от 20Гц до 1кГц) обрезной фильтр НЧ служит для устранения нежелательных низкочастотных составяляющих сигнала, особенно инфранизких, которые могут иметься в практически любом реальном сигнале.
Перестраиваемый в широком диапазоне (от 1кГц до 40кГц) обрезной фильтр ВЧ служит для устранения нежелательных высокочастотных составяляющих сигнала - например, звуков "железа", почти неизбежно попадающих в микрофоны барабанов.
Основное предназначение обрезных фильтров - звукозапись, где они позволяют сделать звучание каждого инструмента более чистым, свободным от помех. Возможно также получение ряда спецэффектов - очень "высоко" звучащего "железа", духовых и подобных, "телефонного разговора", и т.п.
Возможно также применение всего комплекта фильтров в качестве высококачественного кроссовера.
Вся коммутация прибора находится на задней панели, где расположены 4 входных несимметричных гнезда типа JACK и 4 выходных несимметричных гнезда, также типа JACK.
Также на задней панели установлены разъемы подключения сети ко встроенному источнику питания (никаких адаптеров!J), а также выключатели сети (чтобы не загромождать лицевую панель, где и так всего много) и GROUND LIFT.
