Каждый из 4 его идентичных каналов имеет:
- симметричный микрофонный вход;
- несимметричный высокоомный инструментальный вход;
- два независимых симметричных выхода;
- многофункциональное дополнительное гнездо AUX;
- регулятор усиления;
- перестраиваемый обрезной фильтр низких частот;
- индивидуальный выключатель фантомного питания +48V;
- переключатель выбора входа MICLINE;
- выключатель обрезного фильтра НЧ;
- регулятор частоты среза LO-CUT фильтра TUNE;
- переключатель для включения в канал внешней обработки INSERT;
- кнопку прослушивания LISTEN;
- индивидуальный индикатор уровня;

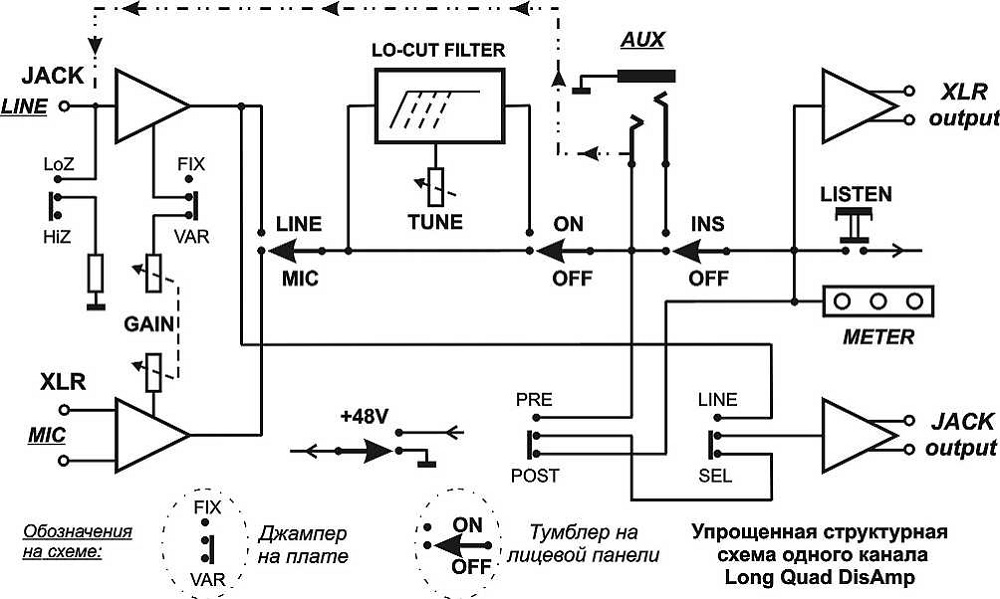

В каждом канале имеются два высококачественных малошумящих предусилителя, раздельно для микрофонного и для высокоомного инструментального входов, и два независимых симметричных выхода, один - на разъёме XLR, и второй - на стереоджеке (TRS)
Также в каждом канале предусмотрен перестраиваемый в широком диапазоне (от 20Гц до 1кГц) обрезной фильтр для устранения нежелательных низкочастотных составяляющих сигнала.
Имеющиеся в каналах кнопки LISTEN предназначены для прослушивания сигнала любого канала (или нескольких одновременно, в любом сочетании) с помощью встроенного усилителя для наушников.
Этот усилитель, которого нет ни в одном аналогичном устройстве, встроен по многочисленным просьбам звукорежиссёров. Он расположен с правой стороны лицевой панели.
Его наличие позволяет Вам контролировать получаемый звук непосредственно в самом месте установки микрофонов, а не бегать для этого в аппаратную при каждом изменении положения микрофона.
Усилитель прослушивания может быть оперативно переключен в режимы СТЕРЕО или МОНО - как Вам нужнее!.
В зависимости от выбранного Вами режима кнопки LISTEN позволяют прослушивать контролируемые сигналы либо в режиме МОНО - при этом сигналы всех каналов подаются на оба наушника, либо в режиме СТЕРЕО - при этом сигналы каналов 1 и 3 подаются на левый наушник, а 2 и 4 - на правый.
Таким образом обеспечивается возможность удобного контроля при работе предусилителя как с несколькими независимыми источниками, так и со стереосигналами.
Ещё одной "изюминкой" этого предусилителя является многофункциональное дополнительное гнездо AUX, расположенное на задней панели прибора.
Его основное предназначение - это INSERT между предусилителями и выходами, для включения внешнего устройства обработки в тракт выходного сигнала.
Это гнездо, если предусилитель имеет заводские предустановки своей конфигурации, является одновременно выходом сигнала на внешнюю обработку, и возвратом с неё посредством одного стерео-джека (TRS).
Такое построение позволяет максимально упростить подключение внешней аппаратуры - для этого достаточно стандартного общепринятого Y-кабеля.
При этом вход сигнала от обработки осуществляется через контакт RING джека, а выход сигнала на обработку - через контакт TIP. Благодаря такой конфигурации контактов - если внешняя обработка не используется, то это гнездо может использоваться как дополнительный, третий выход предусилителя (несимметричный).
После несложной перекоммутации внутри прибора - Это гнездо может быть использовано в качестве высокоомного инструментального входа !
Таким образом предоставляется возможность осуществлять выбор нужного входа без перекоммутации входных гнёзд - конечно, в том случае, если Вам не требуется внешняя обработка сигнала предусилителей непосредственно в данном приборе.
На задней панели предусилителя расположены 4 входных гнезда XLR-Combo для симметричных микрофонных и инструментальных входов и 8 гнезд симметричных выходов с каждого из каналов, 4 из них типа XLR, и 4 - типа стерео-джек.
Имеются 4 многофункциональных гнезда AUX для посыла сигналов на внешнюю обработку и возврата сигналов с нее ( при использовании их как гнезд INSERT для подключения внешнего устройства обработки сигнала предусилителей).
Также на задней панели установлены разъемы подключения сети ко встроенному источнику питания (никаких адаптеров!J), а также выключатели сети (чтобы не загромождать лицевую панель, где и так всего много) и GROUND LIFT.
Опционально каждый канал может быть (с помощью внутренних джамперов) переконфигурирован Вами, по Вашему собственному усмотрению, для одновременной работы с двумя источниками сразу, а также для использования как DI-BOX, для раздельной подачи на его выходы сигналов до и после внешней обработки, возможно изменение входного сопротивления инструментального входа с высокого на стандартное для линейных входов, и т.д.
